Diseño de Plano en LibreCAD

Deberá realizar el dibujo completo del plano de planta arquitectónico mostrado en la imagen de referencia, utilizando LibreCAD como herramienta de diseño. Durante el desarrollo del ejercicio se deberán aplicar correctamente los conceptos de dibujo técnico, manejo de capas (Layers), uso de cotas, herramientas de modificación y organización de elementos arquitectónicos.

El plano corresponde a una vivienda de aproximadamente 11 m de largo por 7.50 m de ancho.

Objetivo

Diseñar y acotar un plano de planta arquitectónico siguiendo las medidas suministradas, aplicando normas básicas de dibujo técnico y organización mediante capas para obtener un plano limpio, ordenado y profesional.

Grosor de muros: 0.15 m

Puertas: 0.75 m

Ventanas: Mismo grosor de muros (0.15) m

Puerta sala de estar: 0.90 m

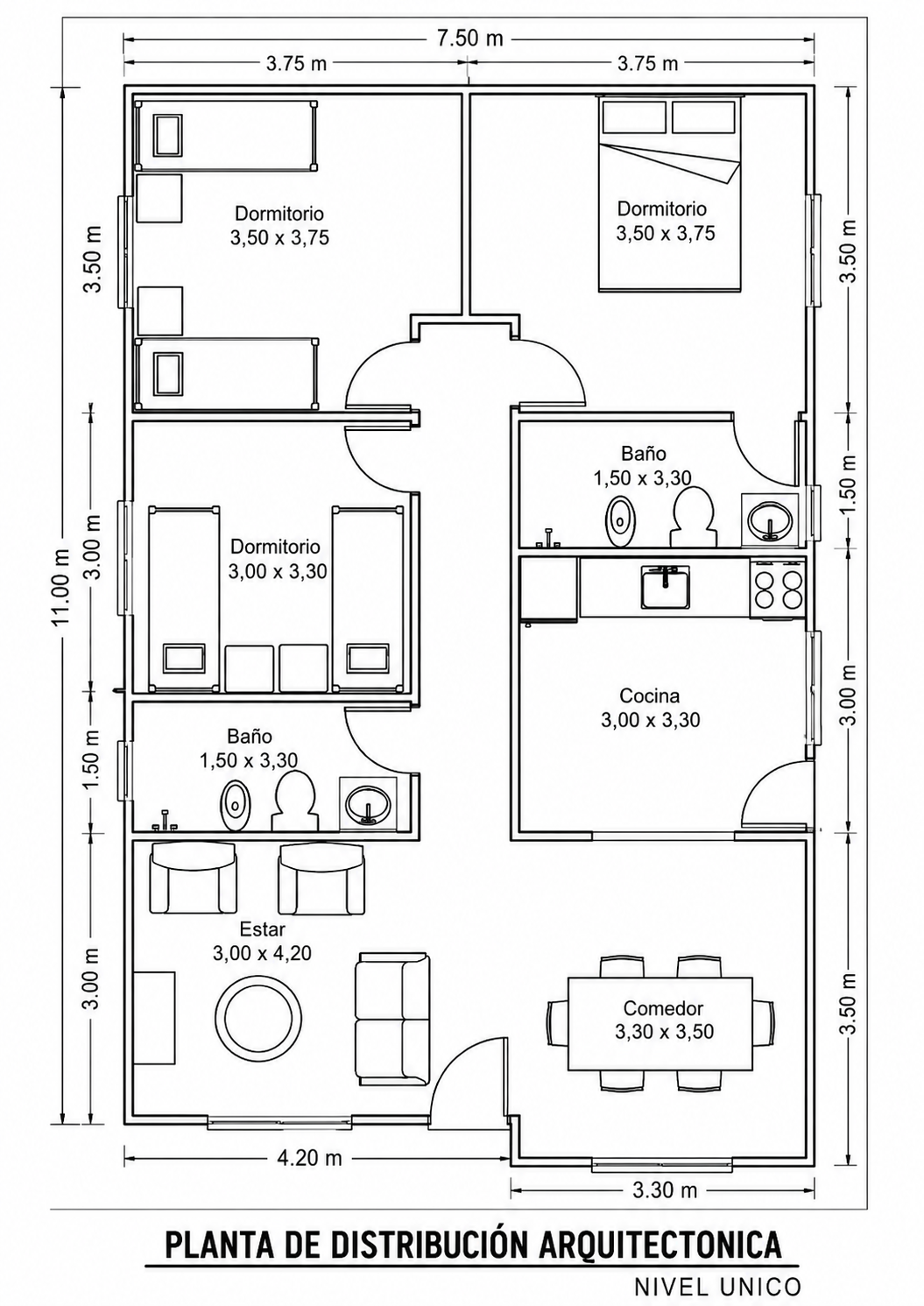

Plano de planta:
