Deberá realizar el dibujo completo del plano de planta arquitectónico mostrado en la imagen de referencia, utilizando LibreCAD como herramienta de diseño. Durante el desarrollo del ejercicio se deberán aplicar correctamente los conceptos de dibujo técnico, manejo de capas (Layers), uso de cotas, herramientas de modificación y organización de elementos arquitectónicos.
El plano corresponde a una vivienda de aproximadamente 13.80 m de largo por 7.00 m de ancho, compuesta por terraza, sala, comedor, cocina, dos baños y cuatro habitaciones.
Objetivo
Diseñar y acotar un plano de planta arquitectónico siguiendo las medidas suministradas, aplicando normas básicas de dibujo técnico y organización mediante capas para obtener un plano limpio, ordenado y profesional.
Grosor muro: 15 cm
Puertas: 75 cm
Ventanas: 150cm, 100cm

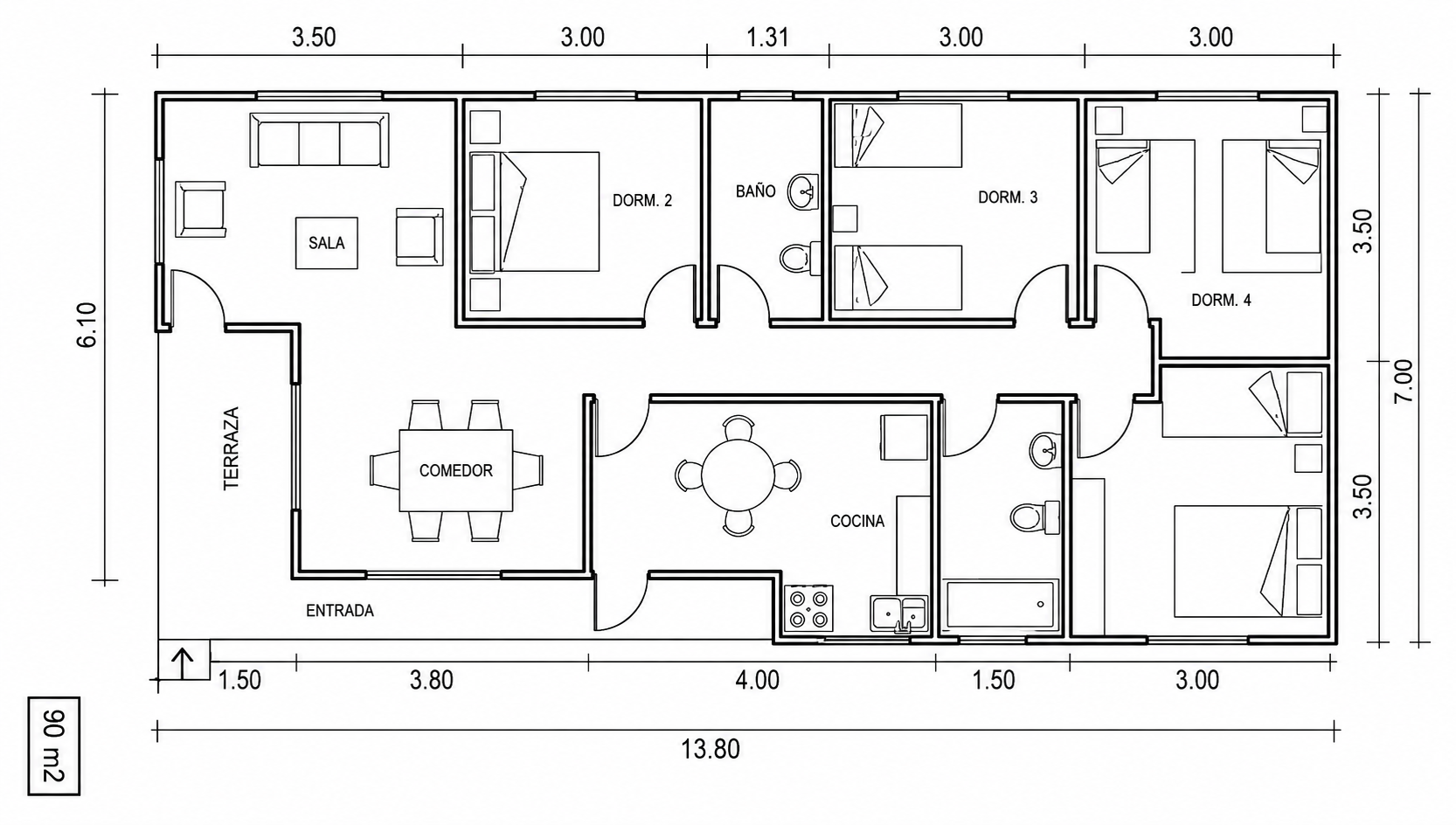

Plano de planta:
En el siguiente enlace puedes descargar los componetes usados para el mobiliario:
En el siguiente enlace puedes descargar el plano de planta en formato PDF:
En el siguiente enlace puedes descargar el plano en formato DXF:
Video | Enlace |
|---|---|
Video explicativo parte 1: | |
Video explicativo parte 2: | |
Video explicativo parte 3: |
