CODIGO INTERNACIONAL DE COLORES
Las resistores utilizan un sistema de bandas de colores para indicar su valor eléctrico y tolerancia. Este método surgió porque los componentes son muy pequeños y no había espacio suficiente para imprimir números completos sobre ellos.

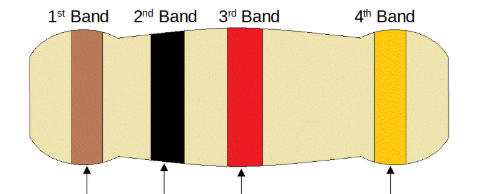

Cada color representa un número específico y, al leer las bandas en el orden correcto, es posible conocer el valor de la resistencia en ohmios (Ω). Generalmente, las primeras bandas indican las cifras principales, la siguiente funciona como multiplicador y la última muestra la tolerancia del componente.
Este código de colores se convirtió en un estándar internacional en electrónica, permitiendo identificar resistencias de forma rápida y universal sin importar el fabricante. Aprender a leerlo es una habilidad básica para cualquier estudiante, técnico o aficionado a la electrónica.
Para obtener el valor de una resistencia hay que hacer lo siguiente:
Se miran los dos colores de los anillos más cercanos al extremo. El primer color será el primer número y el segundo el segundo número.
Se mira el siguiente color. Este tercer color me dirá el factor de multiplicación, es decir el número de ceros que tengo que poner detrás de los dos números anteriores.
Se mira el último color. Es el que me indica la tolerancia, que es el porcentaje de variación máximo por encima o por debajo que puede tener el valor de la resistencia.
Ejemplo 1:
Utilizando el código de colores, determinar el valor teórico, la tolerancia y los valores máximo y mínimo de la siguiente resistencia:
AMARILLO |
VIOLETA |
MARRON |
ORO |
VALOR: 470 Ω
TOLERANCIA: +- 10%

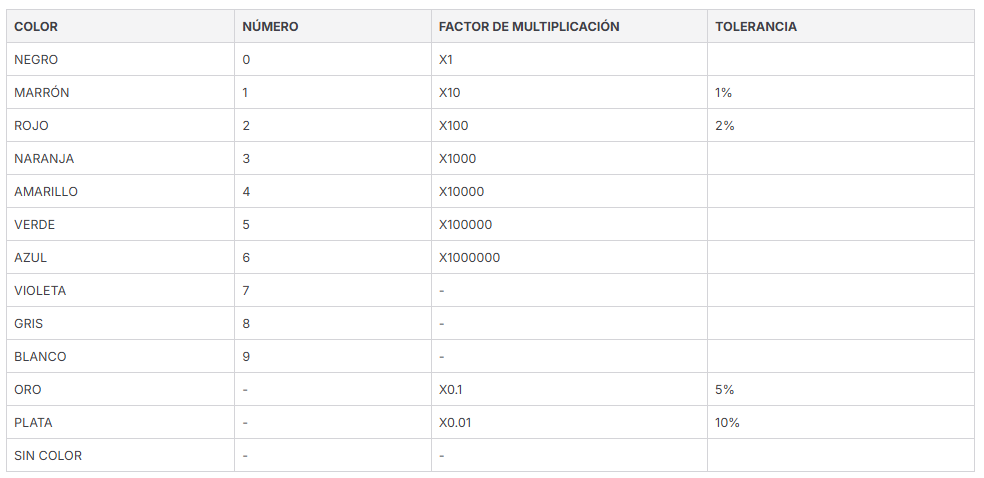

Solución: Si miramos en la tabla, veremos que:
El primer color (amarillo) indica que el primer número es un 4.
El segundo color (violeta) indica que el segundo número es un 7.
El tercer color (marrón), indica que el factor de multiplicación (valor por el que hay que multiplicar el número anterior) es 10. Por lo tanto, el valor nominal o teórico de la resistencia será:
47 x 10 = 470 Ω
El último color indica la tolerancia. En este caso (color oro) la tolerancia será del 5%.
Por lo tanto, el valor de la resistencia será:
470Ω ± 10%
Según los datos anteriores, el valor de la tolerancia será:
Tolerancia: 5% de 470 = 470 x 5 / 100 = 23,5 Ω
y los valores de la resistencia estarán comprendidos entre:
Valor mínimo: 470 – 23,5 = 446,5 Ω
Valor máximo: 470 + 23,5 = 493,5 Ω
es decir, el fabricante me dice que esa resistencia puede valer entre 446,5Ω y 493,5Ω.
Ejercicio prácticos:
Bien, ahora con el conocimiento adquirido debera dar solución a los siguientes ejercicios, dichos ejercicios deben identificar el valor de la resistencia y tambien valor minimo y máximo de tolerancia:

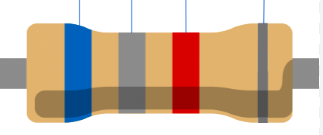

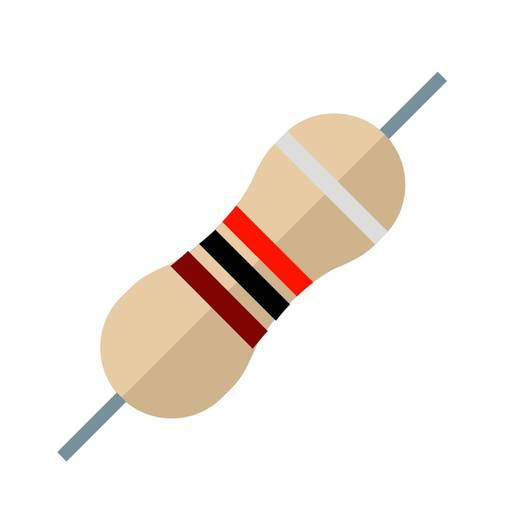

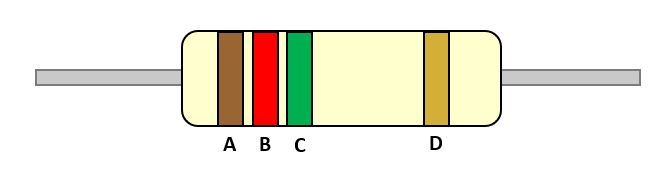

Ejercicio 1:
Ejercicio 2:
Ejercicio 3:
Ejercicio 4:
Ejercicio 5:
Ejercico 6:
Ejercicio 7:
Ejercicio 8:
Ejercicio 9:
Ejercicio 10:
