Vehículo evasor de obstáculos con sensor IR

Materiales Necesarios

1. Arduino uno.

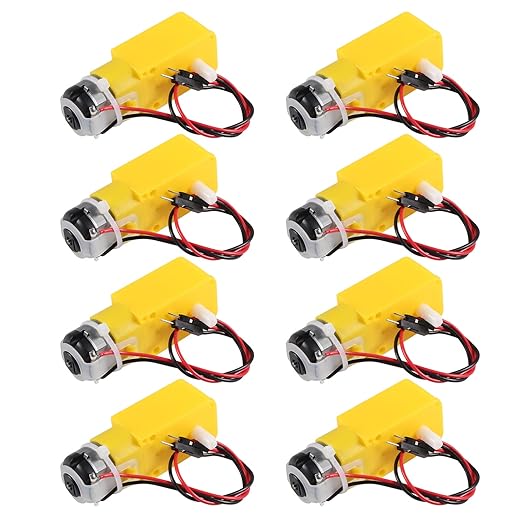

2. Motorreductor
3. Puente H.

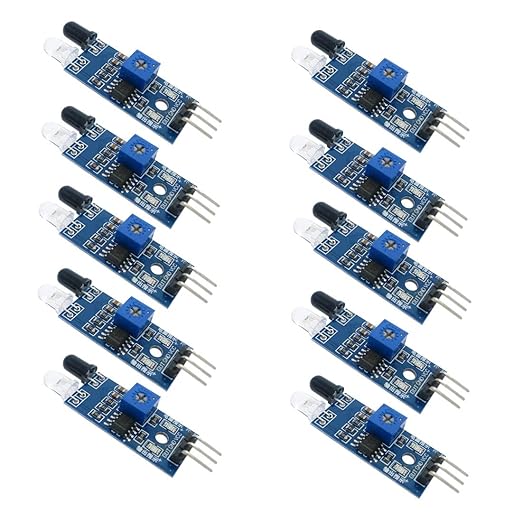

4. Sensor IR FC-51
5. Jumpers

Diagrama de conexión:

• Conexión puente H.

1. B-1A: Conexión directa a nuestra placa Arduino al pin numero 6.
2. B-1B: Conexión directa a nuestra placa Arduino al pin numero 9.
3. GND: Conexión a tierra(GND) de la placa Arduino.
4. VCC: Conexión a la alimentación(5V) de la placa Arduino.
5. A-1A: Conexión directa a nuestra placa Arduino al pin numero 10.

6. A-1B: Conexión directa a nuestra placa Arduino al pin numero 11.



• Conexión sensor IR FC-51

1.  OUT: Conexión directa a nuestra placa Arduino al pin numero 7.
2. GND: Conexión a tierra(GND) de la placa Arduino.

3. VCC: Conexión a la alimentación(5V) de la placa Arduino.



Código funcionamiento evasor de obstáculos.

La valor de la variable velocidad puede ser modificado para disminuir o incrementar la velocidad de los motorreductores.

double velocidad;
double fotocelda;
double sensor;

void fnc_dynamic_analogWrite(int _pin, int _e){
	pinMode(_pin,OUTPUT);
	analogWrite(_pin,_e);
}

void Avanzar() {
	fnc_dynamic_analogWrite(11, (uint16_t)velocidad);
	fnc_dynamic_analogWrite(9, (uint16_t)velocidad);
	analogWrite(6,(uint16_t)0);
	analogWrite(10,(uint16_t)0);
}
void Izquierda() {
	analogWrite(11,(uint16_t)velocidad);
	analogWrite(9,(uint16_t)0);
	analogWrite(10,(uint16_t)0);
	analogWrite(6,(uint16_t)0);
}
void Retroceder() {
	fnc_dynamic_analogWrite(6, (uint16_t)velocidad);
	fnc_dynamic_analogWrite(10, (uint16_t)velocidad);
	analogWrite(9,(uint16_t)0);
	analogWrite(11,(uint16_t)0);
}
void Derecha() {
	analogWrite(6,(uint16_t)0);
	fnc_dynamic_analogWrite(9, (uint16_t)velocidad);
	analogWrite(11,(uint16_t)0);
	analogWrite(10,(uint16_t)0);
}

int fnc_dynamic_digitalRead(int _pin){
	pinMode(_pin,INPUT);
	return digitalRead(_pin);
}

void Detener() {
	analogWrite(9,(uint16_t)0);
	analogWrite(11,(uint16_t)0);
	analogWrite(10,(uint16_t)0);
	analogWrite(6,(uint16_t)0);
}
void seguidor() {
	fotocelda = analogRead(A0);
	if ((fotocelda < 100)) {
		Avanzar();
	}
	else if (false) {
	}

}
void evasor() {
	if ((digitalRead(8) == 0)) {
		delay(1000);
		delay(1000);
		Izquierda();
		delay(1000);
	}
	else {
		Avanzar();
	}

}

void setup()
{
  	pinMode(6, OUTPUT);
	pinMode(10, OUTPUT);
	pinMode(11, OUTPUT);
	pinMode(9, OUTPUT);
	pinMode(8, INPUT);

	pinMode(A0, INPUT);

	velocidad = 250;
	sensor = 7;

}


void loop()
{

  	if ((fnc_dynamic_digitalRead(sensor) == 0)) {
  		Detener();
  		delay(500);
  		Derecha();
  		delay(500);
  		Retroceder();
  		delay(500);
  	}
  	else {
  	}

  	Avanzar();

}
