Tutorial: Control de una Electroválvula Solenoide con Arduino y 2 Relés

Materiales Necesarios

1. Arduino Uno o cualquier otro modelo de Arduino.
2. Módulo de relés de 2 canales.

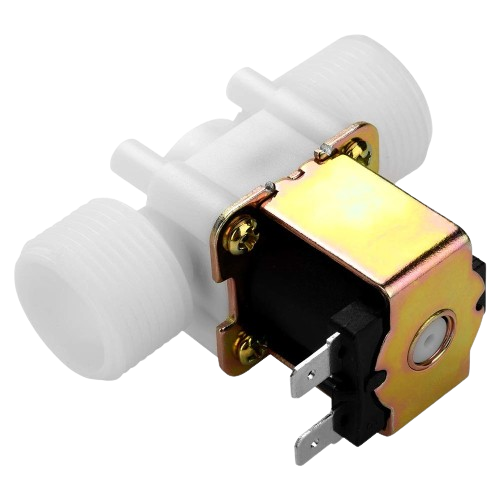

3. Electroválvula senoidal 12 v
4. Fuente de alimentación externa necesario para la alimentación de la electrovalvula
5. Cables Jumper.
6. Protoboard (opcional).

Diagrama de conexión:

• Conexión de Relés a Arduino:
  • Conecta la señal de control del primer relé a un pin digital del Arduino, por ejemplo, el pin 7.
  • Conecta la señal de control del segundo relé a otro pin digital del Arduino, como el pin 8.
  • Conecta el pin GND del módulo de relés al GND del Arduino.
  • Conecta el pin VCC del módulo de relés al pin 5V del Arduino.
• Conexión de la Electroválvula:
  • Conecta el común (COM) de uno de los relés a una de las terminales de la fuente de alimentación externa.
  • Conecta el terminal normalmente abierto (NO) de ese mismo relé a uno de los terminales de la electroválvula.
  • Conecta el segundo terminal de la electroválvula al GND de la fuente de alimentación.
  • Repite el mismo procedimiento para el segundo relé si necesitas controlar otra electroválvula o si necesitas un control doble.

Código de ejemplo:

// Definir los pines de los relés
const int rele1 = 7;
const int rele2 = 8;

void setup() {
  // Configurar los pines como salidas
  pinMode(rele1, OUTPUT);
  pinMode(rele2, OUTPUT);

  // Inicializar relés en estado apagado
  digitalWrite(rele1, HIGH);
  digitalWrite(rele2, HIGH);
}

void loop() {
  // Encender el primer relé (activar la electroválvula)
  digitalWrite(rele1, LOW);
  delay(1000); // Mantener encendido por 1 segundo

  // Apagar el primer relé (desactivar la electroválvula)
  digitalWrite(rele1, HIGH);
  delay(1000); // Mantener apagado por 1 segundo

  // Encender el segundo relé (activar la segunda electroválvula)
  digitalWrite(rele2, LOW);
  delay(1000);

  // Apagar el segundo relé
  digitalWrite(rele2, HIGH);
  delay(1000);
}

Explicación del Código

• pinMode(rele1, OUTPUT);: Configura el pin del relé como salida.
• digitalWrite(rele1, LOW);: Activa el relé (LOW normalmente significa encender, depende del relé).
• delay(1000);: Espera por 1 segundo.
• digitalWrite(rele1, HIGH);: Desactiva el relé.

Conclusión

Este circuito básico te permitirá controlar una o dos electroválvulas senoidales utilizando Arduino y un módulo de relés. Puedes modificar el tiempo de activación y desactivación en el código para adaptarlo a tus necesidades específicas. Asegúrate de que la fuente de alimentación utilizada sea adecuada para la electroválvula y de que los relés soporten la corriente necesaria.
